กระบวนการตัดเฉือนสำหรับแม่พิมพ์ระบายความร้อนด้วยอากาศมีอะไรบ้าง?

ในฐานะซัพพลายเออร์เฉพาะด้านแม่พิมพ์ Air Cooler ฉันตื่นเต้นที่จะแบ่งปันกับคุณเกี่ยวกับกระบวนการตัดเฉือนที่ซับซ้อนที่เกี่ยวข้องกับการสร้างส่วนประกอบที่สำคัญเหล่านี้ การผลิตแม่พิมพ์ระบายความร้อนด้วยอากาศเป็นการเดินทางหลายขั้นตอนที่ผสมผสานเทคโนโลยีขั้นสูง วิศวกรรมที่มีความแม่นยำ และวัสดุคุณภาพสูงเพื่อให้แน่ใจว่าผลิตภัณฑ์ขั้นสุดท้ายตรงตามมาตรฐานสูงสุด

ขั้นตอนการออกแบบ

ขั้นตอนแรกและอาจสำคัญที่สุดในกระบวนการตัดเฉือนแม่พิมพ์ระบายความร้อนด้วยอากาศคือขั้นตอนการออกแบบ นี่คือที่มาของการสร้างพิมพ์เขียวของแม่พิมพ์ โดยคำนึงถึงข้อกำหนดเฉพาะของเครื่องทำความเย็นด้วยอากาศ นักออกแบบใช้ซอฟต์แวร์ Computer - Aided Design (CAD) เพื่อพัฒนาแบบจำลอง 3 มิติของแม่พิมพ์ โมเดลนี้ช่วยให้เห็นภาพผลิตภัณฑ์ขั้นสุดท้ายโดยละเอียด ช่วยให้วิศวกรสามารถระบุปัญหาที่อาจเกิดขึ้นได้ตั้งแต่เนิ่นๆ

ในระหว่างขั้นตอนการออกแบบ ปัจจัยต่างๆ เช่น รูปร่างและขนาดของส่วนประกอบเครื่องทำความเย็น ประเภทของวัสดุพลาสติกที่จะใช้ และปริมาณการผลิตที่ต้องการ ได้รับการพิจารณาอย่างรอบคอบ ตัวอย่างเช่น หากแอร์คูลเลอร์ได้รับการออกแบบให้มีเส้นโค้งที่ซับซ้อนและมีรายละเอียดเล็กๆ น้อยๆ การออกแบบแม่พิมพ์จะต้องสามารถจำลองคุณสมบัติเหล่านี้ได้อย่างแม่นยำ นอกจากนี้ การออกแบบควรปรับการไหลของพลาสติกให้เหมาะสมในระหว่างกระบวนการฉีดเพื่อให้แน่ใจว่าการเติมโพรงแม่พิมพ์สม่ำเสมอ

การเลือกใช้วัสดุ

เมื่อการออกแบบเสร็จสิ้น ขั้นตอนต่อไปคือการเลือกวัสดุที่เหมาะสมสำหรับแม่พิมพ์ การเลือกใช้วัสดุขึ้นอยู่กับปัจจัยหลายประการ รวมถึงอายุการใช้งานที่คาดหวังของแม่พิมพ์ ประเภทของพลาสติกที่จะฉีด และปริมาณการผลิต วัสดุทั่วไปที่ใช้สำหรับแม่พิมพ์ระบายความร้อนด้วยอากาศ ได้แก่ เหล็กกล้าเครื่องมือ เช่น P20, H13 และ S7

เหล็กกล้าเครื่องมือเป็นที่ต้องการเนื่องจากมีความแข็งแรง ความแข็ง และความต้านทานการสึกหรอสูง P20 เป็นเหล็กชุบแข็งเบื้องต้นซึ่งเหมาะสำหรับการวิ่งในการผลิตปานกลางและมีความสามารถในการขึ้นรูปที่ดี ในทางกลับกัน H13 เป็นเหล็กกล้าเครื่องมืองานร้อนที่สามารถทนต่ออุณหภูมิสูงได้ และเหมาะสำหรับการผลิตในปริมาณมาก S7 เป็นเหล็กทนแรงกระแทกซึ่งมักใช้กับแม่พิมพ์ที่ต้องการความเหนียวสูง

การทำงานของเครื่องจักร

เครื่องกัดซีเอ็นซี

การกัดด้วยการควบคุมเชิงตัวเลขด้วยคอมพิวเตอร์ (CNC) เป็นหนึ่งในการดำเนินการตัดเฉือนหลักที่ใช้ในการผลิตแม่พิมพ์ระบายความร้อนด้วยอากาศ ในการกัด CNC เครื่องมือตัดจะใช้ในการขจัดวัสดุออกจากชิ้นงานตามข้อกำหนดการออกแบบ เครื่อง CNC ได้รับการตั้งโปรแกรมด้วยโมเดล 3 มิติที่สร้างขึ้นในขั้นตอนการออกแบบ ช่วยให้สามารถตัดเฉือนได้อย่างแม่นยำและทำซ้ำได้

การกัด CNC สามารถสร้างรูปทรงและคุณสมบัติที่ซับซ้อนบนแม่พิมพ์ เช่น ช่องระบายความร้อน รูเข็มของตัวกระทุ้ง และรูปร่างของช่องโดยรวม เครื่องมือตัดที่ใช้ในการกัด CNC มีรูปร่างและขนาดต่างๆ กัน และการเลือกขึ้นอยู่กับข้อกำหนดเฉพาะของการตัดเฉือน ตัวอย่างเช่น ดอกเอ็นมิลล์จะใช้สำหรับการกัดทั่วไป ในขณะที่ดอกเอ็นมิลแบบปลายมนจะใช้สำหรับการตัดเฉือนพื้นผิวโค้ง

การตัดเฉือนด้วยไฟฟ้า (EDM)

Electrical Discharge Machining หรือ EDM เป็นอีกหนึ่งกระบวนการที่สำคัญในการผลิตแม่พิมพ์ระบบระบายความร้อนด้วยอากาศ EDM ใช้เพื่อสร้างคุณสมบัติที่ซับซ้อนและมีรายละเอียด ซึ่งยากหรือเป็นไปไม่ได้ที่จะบรรลุผลด้วยวิธีการตัดเฉือนแบบดั้งเดิม ใน EDM จะใช้กระแสไฟฟ้าเพื่อกัดกร่อนวัสดุออกจากชิ้นงาน

EDM มีสองประเภทหลัก: wire EDM และ sinker EDM Wire EDM ใช้อิเล็กโทรดลวดเส้นเล็กเพื่อตัดผ่านวัสดุ ในขณะที่ sinker EDM ใช้อิเล็กโทรดที่มีรูปทรงแบบกำหนดเองเพื่อสร้างโพรงในชิ้นงาน EDM มีประโยชน์อย่างยิ่งสำหรับการสร้างมุมที่คมชัด โพรงลึก และรายละเอียดเล็กๆ น้อยๆ ในแม่พิมพ์

การบด

การเจียรเป็นขั้นตอนการตกแต่งขั้นสุดท้ายที่ใช้เพื่อให้ได้พื้นผิวที่ต้องการและความแม่นยำของมิติของแม่พิมพ์ หลังจากการตัดเฉือนหยาบ เช่น การกัด CNC และ EDM พื้นผิวของแม่พิมพ์อาจมีความหยาบและความผิดปกติอยู่บ้าง การเจียรจะขจัดข้อบกพร่องเหล่านี้และสร้างพื้นผิวที่เรียบเนียน

การเจียรมีหลายประเภท รวมถึงการเจียรพื้นผิว การเจียรทรงกระบอก และการเจียรภายใน โดยทั่วไปจะใช้การเจียรพื้นผิวเพื่อตกแต่งพื้นผิวเรียบของแม่พิมพ์ ในขณะที่การเจียรทรงกระบอกใช้สำหรับส่วนประกอบทรงกลม การเจียรภายในใช้เพื่อตกแต่งพื้นผิวด้านในของรูและโพรงต่างๆ

การรักษาความร้อน

การอบชุบด้วยความร้อนถือเป็นขั้นตอนสำคัญในการผลิตแม่พิมพ์เครื่องทำความเย็นด้วยอากาศ ใช้เพื่อปรับปรุงคุณสมบัติทางกลของวัสดุแม่พิมพ์ เช่น ความแข็ง ความแข็งแรง และความเหนียว กระบวนการบำบัดความร้อนเกี่ยวข้องกับการให้ความร้อนแม่พิมพ์จนถึงอุณหภูมิที่กำหนด จากนั้นทำให้แม่พิมพ์เย็นลงในอัตราที่ควบคุมได้

กระบวนการอบชุบด้วยความร้อนที่พบบ่อยที่สุดสำหรับเหล็กกล้าเครื่องมือที่ใช้ในแม่พิมพ์ทำความเย็นด้วยอากาศคือการชุบแข็งและการอบคืนตัว การชุบแข็งเกี่ยวข้องกับการให้ความร้อนเหล็กที่อุณหภูมิสูง จากนั้นทำให้เย็นลงอย่างรวดเร็วในตัวกลางในการดับ เช่น น้ำมันหรือน้ำ กระบวนการนี้จะทำให้เหล็กแข็งตัวแต่ยังทำให้เปราะอีกด้วย จากนั้นจึงทำการอบคืนตัวเพื่อลดความเปราะและปรับปรุงความเหนียวของเหล็ก

การรักษาพื้นผิว

การรักษาพื้นผิวถูกนำไปใช้กับแม่พิมพ์เพื่อเพิ่มประสิทธิภาพและความทนทาน การรักษาพื้นผิวที่พบบ่อยที่สุดประการหนึ่งคือการชุบโครเมี่ยม การชุบโครเมี่ยมให้พื้นผิวที่แข็งและทนทานต่อการสึกหรอ ซึ่งช่วยลดการเสียดสีและป้องกันการกัดกร่อน นอกจากนี้ยังทำให้แม่พิมพ์ทำความสะอาดและบำรุงรักษาได้ง่ายขึ้น

ตัวเลือกการรักษาพื้นผิวอีกทางหนึ่งคือไนไตรดิ้ง การทำไนไตรด์เกี่ยวข้องกับการกระจายไนโตรเจนลงสู่พื้นผิวของเหล็กเพื่อสร้างชั้นไนไตรด์แข็ง ชั้นนี้ช่วยเพิ่มความทนทานต่อการสึกหรอ ความแข็ง และความเมื่อยล้าของแม่พิมพ์

การประกอบและการทดสอบ

หลังจากเสร็จสิ้นกระบวนการตัดเฉือนและบำบัดแล้ว ส่วนประกอบแต่ละส่วนของแม่พิมพ์ระบายความร้อนด้วยอากาศก็จะถูกประกอบเข้าด้วยกัน กระบวนการประกอบต้องมีการจัดตำแหน่งและประกอบชิ้นส่วนอย่างระมัดระวังเพื่อให้แน่ใจว่าแม่พิมพ์ทำงานได้อย่างถูกต้อง เมื่อประกอบเสร็จแล้ว แม่พิมพ์จะถูกทดสอบเพื่อตรวจสอบประสิทธิภาพ

กระบวนการทดสอบประกอบด้วยการตรวจสอบความถูกต้องของมิติ การไหลของพลาสติกในระหว่างกระบวนการฉีด และการดีดชิ้นส่วนที่เสร็จแล้วออก ปัญหาหรือข้อบกพร่องใดๆ ที่ระบุในระหว่างขั้นตอนการทดสอบจะได้รับการแก้ไขก่อนที่จะส่งแม่พิมพ์ไปให้ลูกค้า

ผลิตภัณฑ์แม่พิมพ์ที่เกี่ยวข้อง

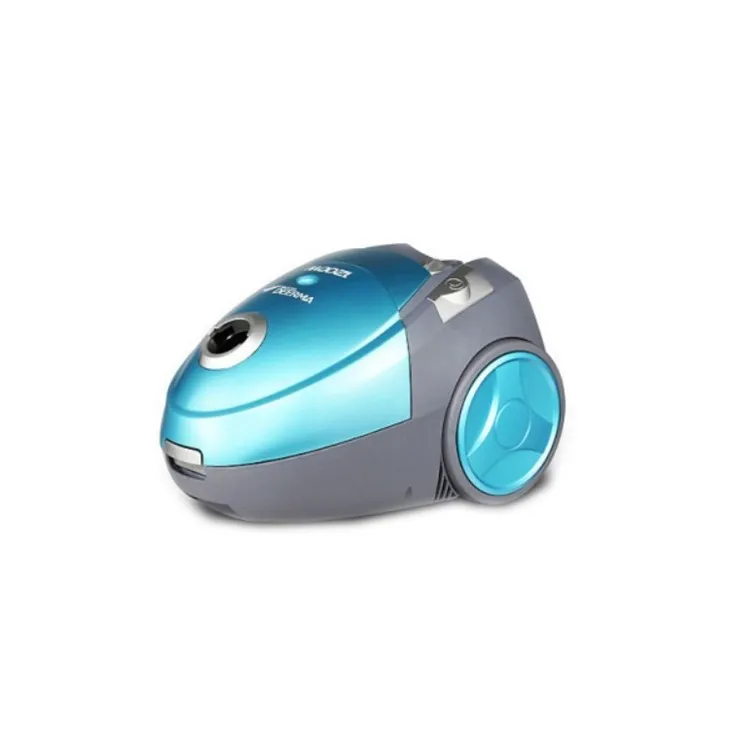

นอกจากแม่พิมพ์เครื่องทำความเย็นด้วยอากาศแล้ว เรายังมีแม่พิมพ์เครื่องใช้ในบ้านอื่นๆ อีกมากมาย คุณสามารถสำรวจของเราแม่พิมพ์เครื่องปรับอากาศในครัวเรือน,แม่พิมพ์เครื่องดูดฝุ่น, และแม่พิมพ์เครื่องซักผ้าขนาดเล็ก. ผลิตภัณฑ์เหล่านี้ยังผลิตขึ้นด้วยมาตรฐานคุณภาพสูงและกระบวนการตัดเฉือนขั้นสูงเช่นเดียวกัน

บทสรุป

กระบวนการตัดเฉือนสำหรับแม่พิมพ์ระบายความร้อนด้วยอากาศมีความซับซ้อนและต้องใช้ความเชี่ยวชาญและความแม่นยำในระดับสูง ตั้งแต่ขั้นตอนการออกแบบเบื้องต้นจนถึงการทดสอบขั้นสุดท้าย แต่ละขั้นตอนมีบทบาทสำคัญในการรับรองคุณภาพและประสิทธิภาพของแม่พิมพ์ ในฐานะซัพพลายเออร์แม่พิมพ์ Air Cooler มืออาชีพ เรามุ่งมั่นที่จะมอบแม่พิมพ์ที่ดีที่สุดที่ตรงตามความต้องการเฉพาะของลูกค้า

หากคุณสนใจแม่พิมพ์เครื่องทำความเย็นด้วยอากาศหรือแม่พิมพ์เครื่องใช้ในบ้านอื่นๆ ของเรา เราขอเชิญคุณติดต่อเราเพื่อขอรายละเอียดเพิ่มเติม ทีมผู้เชี่ยวชาญของเราพร้อมที่จะช่วยเหลือคุณในการหาโซลูชันที่สมบูรณ์แบบสำหรับความต้องการในการผลิตของคุณ

อ้างอิง

• "คู่มือเครื่องมือและวิศวกรการผลิต" สมาคมวิศวกรการผลิต
• "เทคโนโลยีการตัดเฉือนสมัยใหม่" โดย John Wiley & Sons
• "คู่มือการฉีดพลาสติก" สิ่งพิมพ์ของ Hanser
